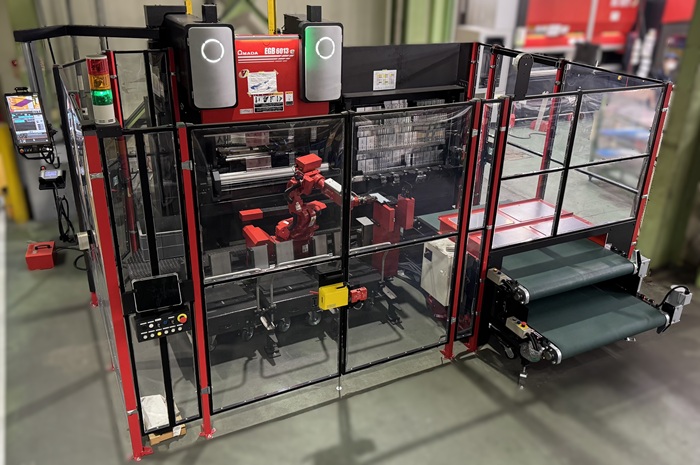

電動サーボ小物ベンディング自動化システム EGB6013ARce
| マシン仕様 | ||
| ベンディングマシン | 型式名 | EGB-6013RE |
| 加圧能力 | 600kN | |
| オープンハイト | 585mm | |
| ストローク長さ | 150mm | |
| 急閉じ速度 | 250mm/s | |
| 次第曲げ速度 | 9mm/s(ロボット追従なしの場合) | |
| ロボット | 形式名 | EGBRBT010E |
| 軸構成 | ロボット:6軸 走行軸:1軸 | |
| 可搬質量 | 10kg(グリッパー含む) | |
| 走行軸 ストローク | 3.2m | |
| グリッパー数 | 曲げ用グリッパ数 4本(最大は7まで) | |
| ツール用グリッパ数1本 | ||
| ツールストッカー | 最大搭載種類数 27(3列×3段×3種類) | |
| ローディング装置 | ローディングポジション数 3(分割時6) | |
| ワーク積載高さ 300mm | ||
| アンローディング装置 | コンベヤー搬送質量 60kg/m | |
| 最大ワークサイズ | 400mm×400mm or 300mm×550mm | |
| 最小ワークサイズ | 30mm×80mm | |
| 加工板厚 | 0.5～3.2mm ※グリッパを用意すれば最大6.0mm | |
| 最大ワーク質量 | 3.2mm | |
